无人驾驶实验平台及其数字孪生
Self-Driving Car Studio and QLabs Virtual QCar

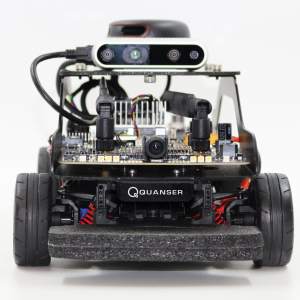

       无人驾驶实验平台QCar是一个专为高校实验室而设计的可高度扩展、配备多种传感器且功能强大的实验平台。可用于进行数据集成、地图绘制、导航、机器学习、人工智能和其他高级无人驾驶概念的研究学习。QCar配备多种传感器,包括LIDAR、360度视觉传感器、深度传感器、IMU、编码器以及可扩展I/O口,可以实现对周围环境的准确测量。QCar提供的开放式架构使得使用者可以研发自己的控制器。QCar可为使用者提供多种语言开发环境,包括MATLAB®/Simulink®, Python™, TensorFlow和ROS等。
      为了解决目前市面上大多无人驾驶实验平台所遇到的问题,Quanser花费了6年的时间开发出了这款无人驾驶实验平台QCar。随着无人驾驶汽车研究的深入,许多科学家和研究人员都遇到了许多挑战。其中最大的挑战就是,很难找到一个支持多种主流编程语言的无人驾驶实验平台。每个研究者所使用的编程语言不可能完全一样,因此研发出一款兼容多种编程语言的实验平台是一个必须要面临的挑战。而我们的QCar可为使用者提供多种语言开发环境,包括MATLAB®/Simulink®, Python™, TensorFlow和ROS等。很好的为使用者解决了这个巨大的挑战,使用者们无需再为研究无人车而去新学习一门语言。
      其次,研发无人车所需要投入的经费成本、人力资源和时间都是非常大的,很多研发者都难以承担。Quanser的QCar可以说是一款十分成熟可靠的无人驾驶实验平台了,您可以直接使用,也可添加一些创新性的可扩展模块。这可为您节省大量的资源和时间,为您的实验研究提供可靠的助力。
      除此以外,我相信我们的QCar可以快速地为您找到找到自己的正确定位,可以快速地为您验证您的研究成果,可以成为您研究路上的可靠助力。

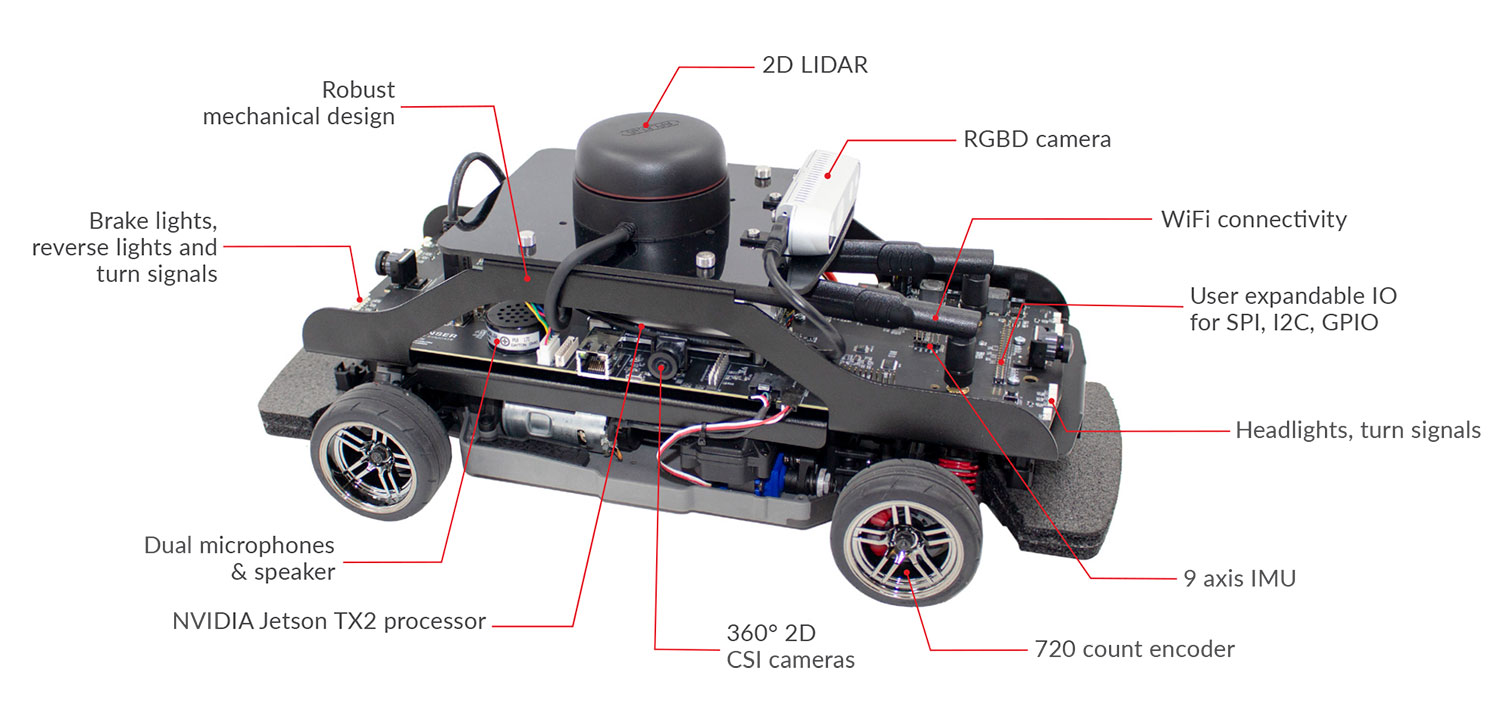

QCar技术参数:
设备尺寸39 ×19 × 20cm
设备重量(带电池)2.7kg
电池3S 11.1 V LiPo (3300 mAh)
持续运行时间2小时11分(静止)、35分(行驶)
车载计算机
NVIDIA® Jetson™ TX2
GPU: 2 GHz quad-core ARM Cortex-A57 64-bit
        +2 GHz Dual-Core NVIDIA Denver2 64-bit
GPU: 256 CUDA Core NVIDIA Pascal™ GPU architecture,1.3 TFLOPS (FP16)
Memory: 8GB 128-bit LPDDR4 @ 1866 MHz, 59.7 GB/s
激光测距 分辨率为2k-8k,频率为10-15Hz,测量范围12m
摄像头Intel D435 RGBD Camera:360°2D CSI Cameras (4个160°FOV 广角镜头,21fps- 120fps)
可扩展IO口
2个SPI
4个I2
40个GPIO (digital)
4个USB 3.0 接口
1个USB 2.0 OTG port
3个串行接口
4个附加编码器(带硬件数字转速表)
4个模拟量输入,12 bit,3.3V
2个CAN 总线
8个PWM (shared with GPIO)
网络连接
WiFi 802.11a/b/g/n/ac 867Mbps with dual antennas
2个HDMI端口,支持双监视器
1个10/100/1000 BASE-T Ethernet
QCar附加部分
前照灯、制动灯、转向信号灯和倒车灯(可控制灯光强度)
双麦克风
扬声器
LCD diagnostic monitoring, 电池电压
支持自定义指导书

QCar支持的Software&API:
QUARC Autonomous Software License
Quanser APIs
TensorFlow
TensorRT
Python™ 2.7 & 3
ROS 1 & 2
CUDA®
cuDNN
OpenCV
Deep Stream SDK
VisionWorks®
VPI™
GStreamer
Jetson Multimedia APIs
Docker containers with GPU support
Simulink® with Simulink Coder
Simulation and virtual training environments (Gazebo, QuanserSim)
Multi-language development supported with Quanser Stream APIs for inter-process communication
Unreal Engine

无人驾驶实验平台数字孪生  QLabs Virtual QCar

      Quanser虚拟QCar是Quanser QCar系统的一个完全仪器化、动态精确的数字孪生系统。它的操作方式与物理硬件相同,可以使用Python、ROS和MATLAB Simulink开发环境进行测量和控制。

      自动驾驶汽车工作室拥有一个可重构且视觉丰富的虚拟环境,可以映射出其周围的物理环境,这可以丰富您的讲座、实验室、研究和推广活动。除了课堂和研究实验室,该平台还提供了远程课程和在线课程的混合或混合配置,为学生提供基于技能的学习体验。


课件:

  • 图像采集和摄像头接口
  • 传感器接口和运动学建模
  • 线路检测和车道保持
  • 占用率网格映射
  • 传感器融合
  • 目标检测和分类
  • 横向和纵向控制
  • 自动驾驶行为规划


参数:

QCar虚拟传感器

4个CSI摄像头

中心凹160°

820 x 410分辨率(30 Hz)


1x Intel RealSense RGB-D摄像头

640 x 480分辨率(30HZ)

8-bit depth sensing

二维激光雷达

360°

16-bit depth sensing

6轴IMU

三轴加速度计

三轴陀螺仪



      QLabs Virtual QCar在Windows 10或更高版本上运行,需要为MATLAB和Simulink R2021a或更高版设计的课程,兼容Python 3。至少满足300人同时在线使用。
