数字化电力电子及传动控制装置
关闭
返回上一级
全部产品
-
新能源
-
数字化电力电子及传动控制装置
数字化电力电子及传动控制装置
数字化电力电子及传动控制装置
OEDCS - Ⅰ
+ 查看更多
数字化电力电子及传动控制装置综合了自动化、电机控制、电力电子、微电子及电子信息等学科最新技术,是培养电气工程学科本科生重要的专业实验装置,也是电力电子与电力传动专业研究生不可多得的科研装置。
系统组成
本系统由计算机、Matlab/Simulink/实时控制软件、 实时数据采集板卡、实验台及被控电机对象组成。其中被控对象可以选配永磁同步电机、异步电机、直流电机、步进电机等各类电机。
实验研究课题:
一、本科生基础实验
1、电力电子部分:
单相桥式半控整流实验
单相交流调压实验
三相桥式全控整流电路实验
三相交流调压实验
直流斩波电路实验
单相正弦波脉宽调制(SPWM)逆变电路实验
三相正弦波脉宽调制(SPWM)逆变电路实验
2、永磁同步电动机矢量控制(FOC)
初始角定位实验
相电流测试实验
速度测量实验
开环启动实验
电流开环、闭环测试实验
速度、电流双闭环实验
位置、速度、电流三闭环实验
其他开放式硬件在环实验
3、三相异步电动机矢量控制(FOC)
相电流测量实验
速度测量实验
磁链计算测试实验
电流闭环测试实验
速度、电流双闭环实验
4、直流无刷电动机PWM控制
开环启动电流、速度测试实验
速度闭环实验
5、直流有刷电动机PWM控制
开环启动电流速度测量测试实验
电流闭环调节器功能测试实验
电流速度双闭环系统功能测试实验
6、扩展负载后,可完成如下课题(须选择扩展电机负载部分):
负载电机与试验电机(或工作电机)的对拖的实验
试验电机堵转实验
负载电机可以产生幅度可调、频率可调、波形可编程的高精度负载,施加在试验电机上,可以进行试验电机控制算法的性能测试、评价等实验
永磁同步电机分数阶PI控制及性能测试实验
永磁同步电机分数阶滑模控制及性能测试实验
二、课题研究
先进运动控制、干扰抑制、跟踪控制和校正、PID控制设计、超前或滞后补偿、状态反馈、系统建模和仿真、系统辨识、多变量控制设计等研究实验。
三、系统特点:
采用集成结构,可对同步电机、异步电机、直流电机等被控对象进行电流、速度双闭环控制,以及位置控制;也可完成干扰抑制、跟踪控制和校正、PID控制设计、超前或滞后补偿、状态反馈、系统建模和仿真、系统辨识、多变量控制设计等;
驱动设备上具有高精度相电流传感器、电压传感器,具有完善的过压、过流、故障、异常等保护措施,不用担心因操作失误导致模块损坏;
整个控制算法在Matlab/Simulink 环境下完成,可以方便地调用Matlab/ Simulink中的函数,极大的提高了算法实现效率,非常适合高校教师的科研工作;
控制系统的闭环采样频率可调, 真正实现硬件在环实时控制;
控制过程中各个变量可通过Simulink示波器实时观测,也可以将波形以Matlab的m或MAT文件形式存储下来;
运动控制卡具有高精度的模拟输入通道、模拟输出通道,以及PWM

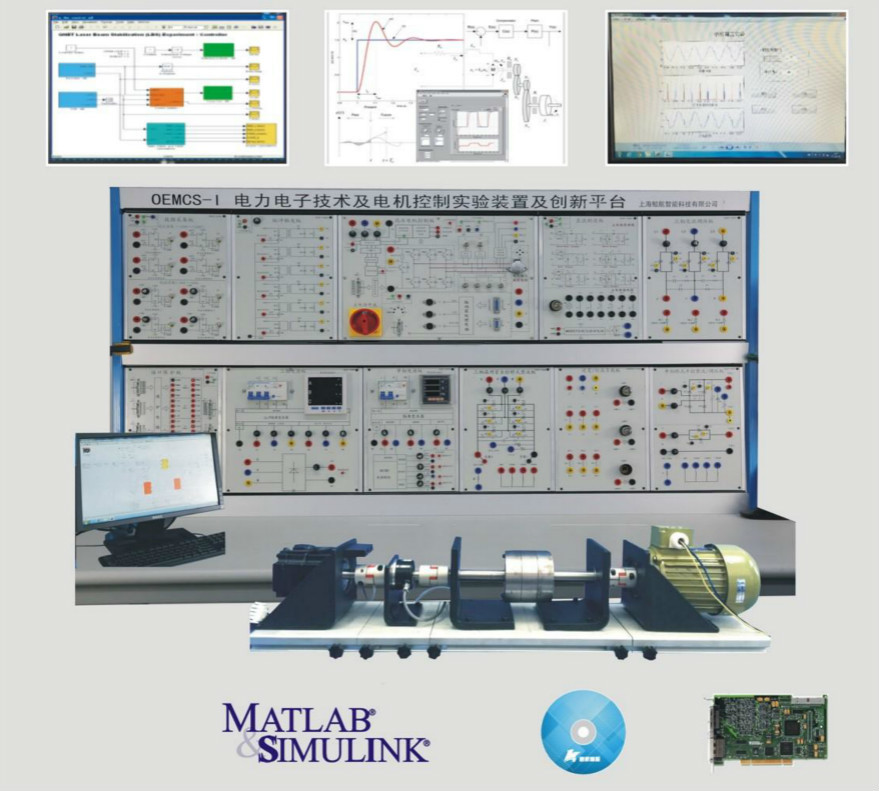

多功能同轴电机平台由负载电机、工作电机、惯量盘、扭矩传感器、工作电机等多个单元同轴连接组成。OEMCS-Ⅰ、Ⅱ型均可使用, 其中:
(1)工作电机可以选择三相永磁同步电机、三相异步电机、BLDC电机、直流无刷电机等;
(2)负载电机由具备安全保护措施的隔离变压器提供动力电源,可在Matlab/Simulink控制下产生不同形式、不同幅度、重复性好、高精度负载扰动,用以验证算法对干扰的抑制性能;
(3)惯量盘的具有多种不同的惯量,用以验证不同惯量下算法控制性能。

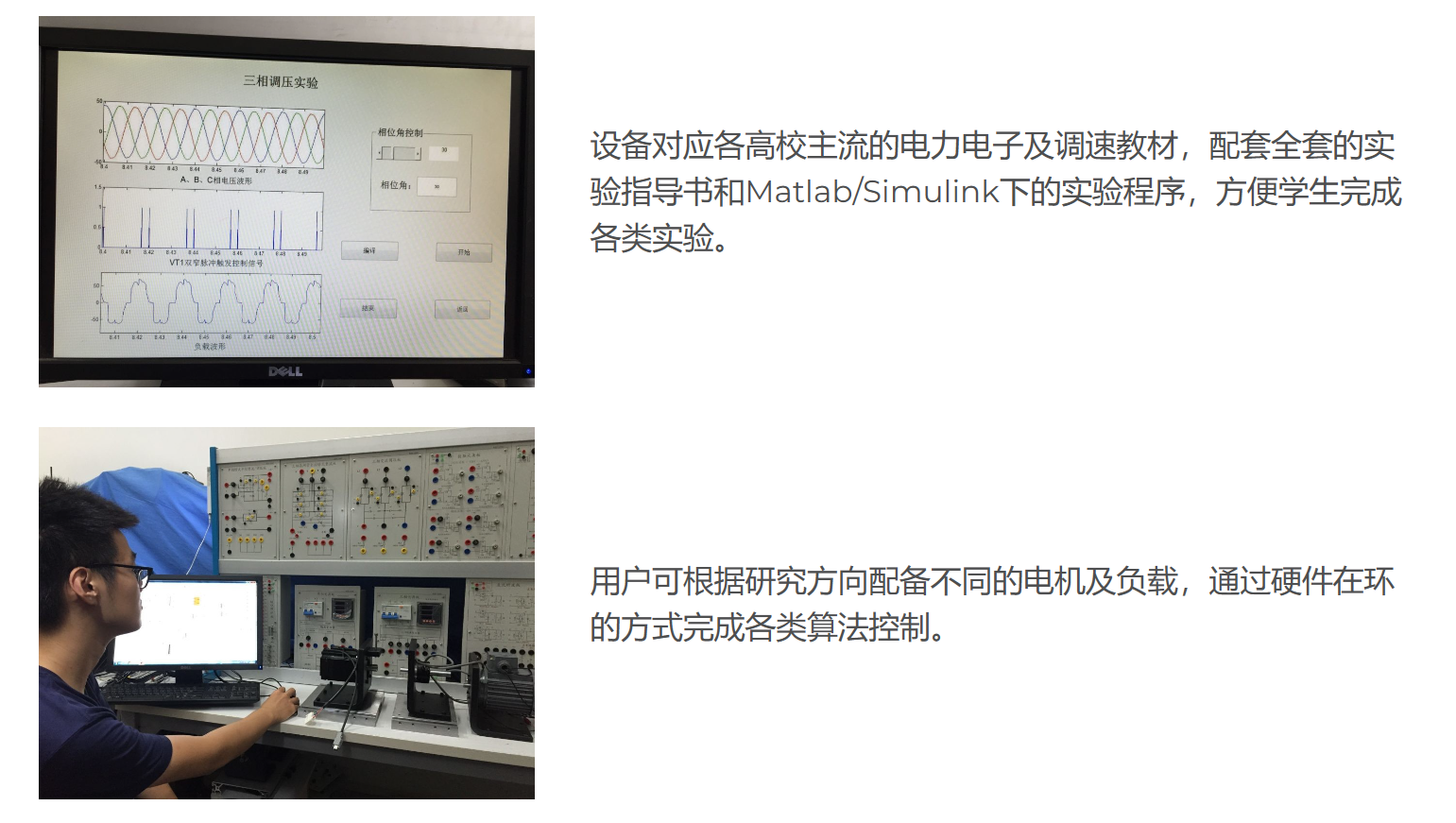

设备特点
用户案例
近期部分TOP文章
(数字化电力电子及传动控制装置 )
2020年
期刊名称
论文名称
作者
IEEE Transactions on Industrial Electronics
Discrete-time modified UDE-based current control for LCL-tye grid-tied inverters
Y. Wu
,
Y. Ye*
2019年
期刊名称
论文名称
作者
IEEE Transactions on Industrial Electronics
ADRC-based current control for grid-tied inverters:Design,analysis, and verification
Y. Cao, Q. Zhao, Y. Ye*,
Y. Xiong
2018年
期刊名称
论文名称
作者
IEEE Transactions on Industrial Electronics
Internal Model based disturbance observer with application to a CVCF PWM inverter
Y. Wu
,
Y. Ye*
